4096 pixel Salve DMX LED Controller H802RA 4 cổng Vật liệu hợp kim nhôm

H802RA;4 cổng ((4096 pixel) dầu LED pixel controller;hỗ trợ Art-Net giao thức cho MADRIX,cần làm việc với mạng máy tính hoặc marster controller ((H803TV/ H803TC)

1. giới thiệu

H802RA là một bộ điều khiển đầu ra bốn cổng sử dụng giao thức Ethernet và hỗ trợ giao thức Art-Net. Nó hỗ trợ nhiều loại chip driver LED và có thể địa chỉ cho chip driver DMX512.Giao diện mạng đầu vào có thể được kết nối với bộ điều khiển chính hoặc máy tính.

Phần mềm trực tuyến là LED Studio và Madrix, phần mềm ngoại tuyến là LED Build.

2. Hỗ trợ Driver Chips

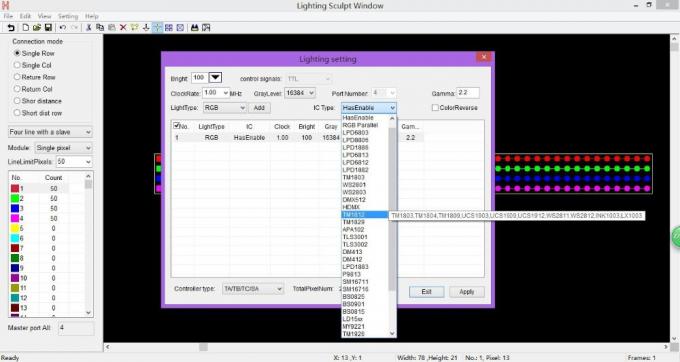

DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, vv

Đối với UCS8904, H802RA kiểm soát tối đa 3200 pixel.

Đối với các chip khác, H802RA kiểm soát tối đa 4096 pixel.

3. Hiệu suất

(1) Bốn cổng, điều khiển tối đa 4096 pixel.

(2) Hỗ trợ Art-Net giao thức, do đó H802RA có thể làm việc với MADRIX.

(3) Địa chỉ cho chip trình điều khiển TM và UCS DMX512, chẳng hạn như TM512, UCS512.

(4) Được cấu hình như một bộ lặp hoặc khuếch đại bởi LED Studio.

(5) Làm việc với bộ điều khiển chính hoặc máy tính.

(6) Khoảng cách giữa hai bộ điều khiển lên đến 100 mét.

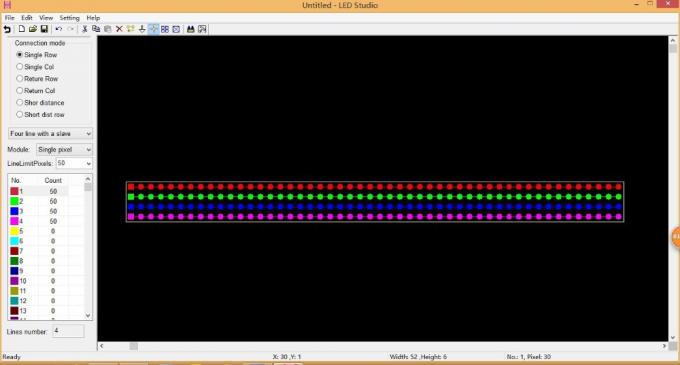

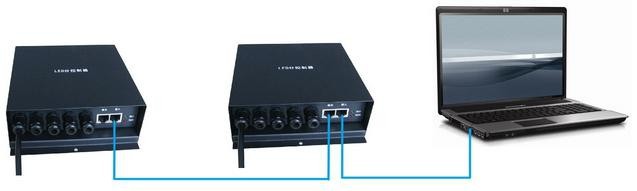

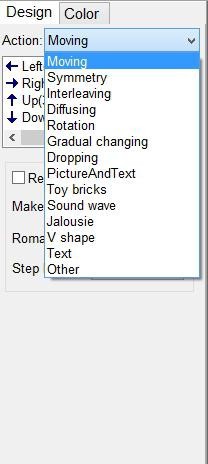

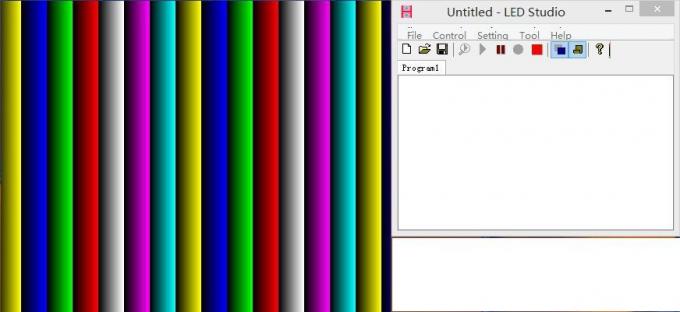

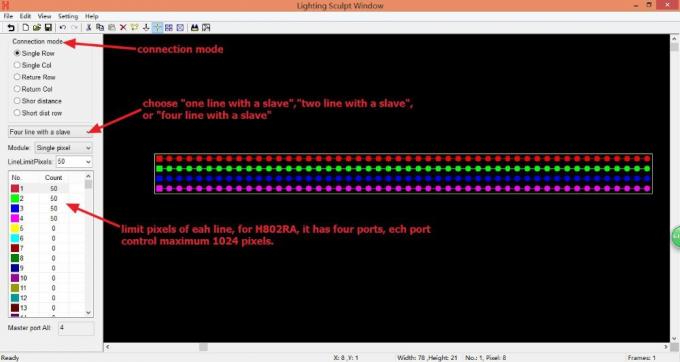

Kết nối với máy tính, phần mềm là LED Studio hoặc Madrix.

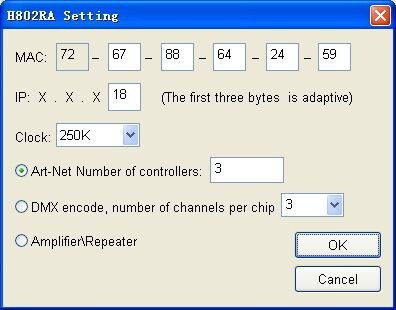

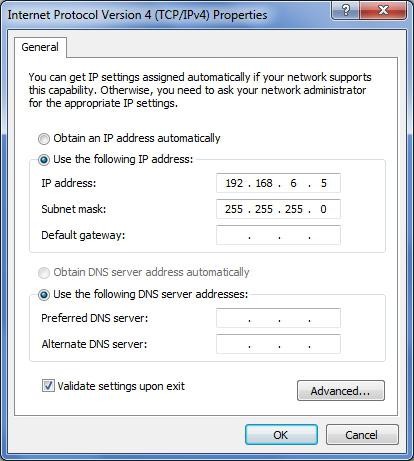

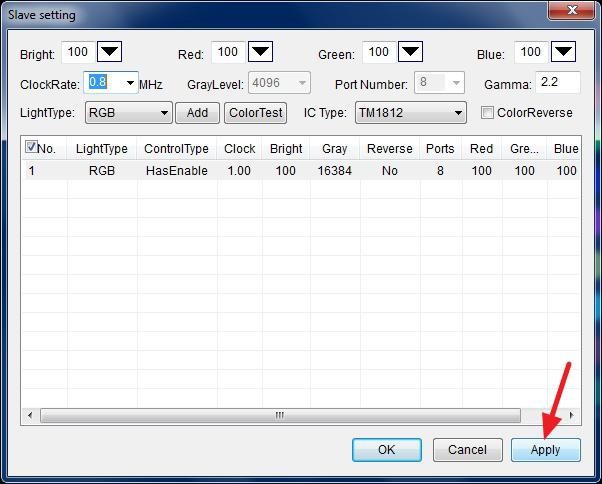

Phân phối địa chỉ IP cho H802RA

Thông thường, bạn không cần thiết lập MAC và IP, họ sẽ có số được chỉ định khi bạn kết nối H802RA với máy tính.

Đồng hồ có 250K, 500K, 750K ba tùy chọn, nó chỉ hoạt động khi bạn đang sử dụng Madrix.

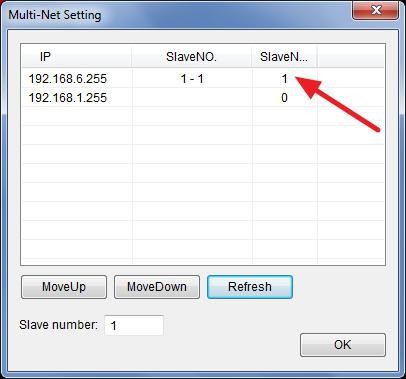

Số bộ điều khiển được sử dụng để thiết lập số bộ điều khiển được kết nối hoàn toàn khi sử dụng Madrix.

Mã hóa DMX, số kênh cho mỗi chip được sử dụng để địa chỉ cho chip trình điều khiển TM hoặc UCS DMX512.bạn có thể giải quyết tối đa 1024 pixel ((1 pixel bao gồm 3 hoặc 4 kênh) một lần. Phương pháp kết nối: Kết nối GND, D-, D+, PI ((đường địa chỉ) đến GND, D-, D+, CLK trên bộ điều khiển, sau đó bấm OK, sau một vài giây, đèn sẽ thay đổi từ màu trắng sang màu xanh lá cây.địa chỉ sẽ được cập nhật.

Chọn ¢Đại cường/Đại lặp và nhấp vào ¢OK, H802RA sẽ được cấu hình như một bộ khuếch đại hoặc bộ lặp.

7Thiết lập Madrix.

Kết nối H802RA với máy tính, mở LED Studio. Bấm Setting -- H802RA setting , chọn Art-Net Number of controllers và nhập một số, ví dụ 3, sau đó bấm OK .

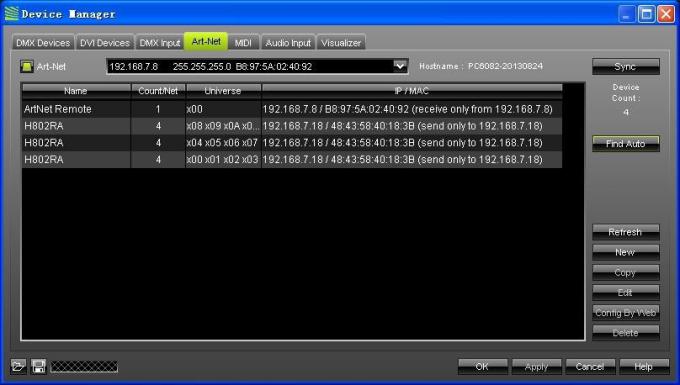

Mở Madrix, nhấn F4, cửa sổ quản lý thiết bị sẽ bật lên, chọn nhãn Art-Net và kiểm tra tùy chọn Art-Net.sau đó nhấp vào Tìm tự động để tìm thiết bị Art-Net.

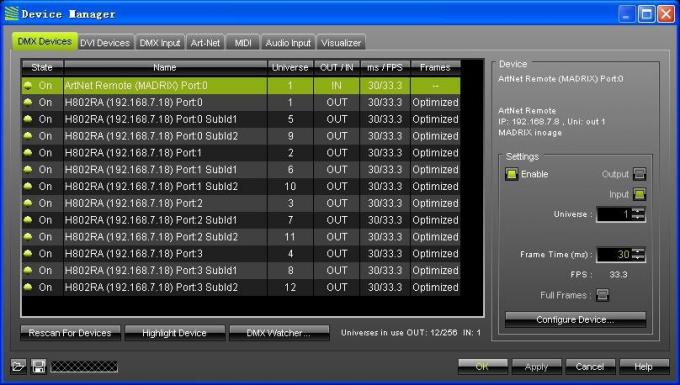

Nhấp vào nhãn ′′DMX Devices′′, chọn tất cả các vũ trụ của H802RA, kiểm tra tùy chọn ′′Enable′′ ở bên phải và nhấp vào ′′Apply′′ để bật đầu ra DMX.

8Định nghĩa cảng

GND CLK DAT D- D+

Đối với chip hai dòng, kết nối GND, CLK, DAT

Đối với chip đơn dòng, kết nối GND, DAT

Đối với DMX512, kết nối GND, D-, D+, đường địa chỉ với CLK

Đối với TM1926, TM1913, TM1914, TM1814, kết nối GND, D+

9Thông số kỹ thuật
